道格拉斯-普克算法(Douglas–Peucker algorithm，亦称为拉默-道格拉斯-普克算法、迭代适应点算法、分裂与合并算法)是将曲线近似表示为一系列点，并减少点的数量的一种算法。本文将利用Matlab实现这一算法，需要的可以参考一下

道格拉斯-普克算法(Douglas–Peucker algorithm，亦称为拉默-道格拉斯-普克算法、迭代适应点算法、分裂与合并算法)是将曲线近似表示为一系列点，并减少点的数量的一种算法。它的优点是具有平移和旋转不变性，给定曲线与阈值后，抽样结果一定。

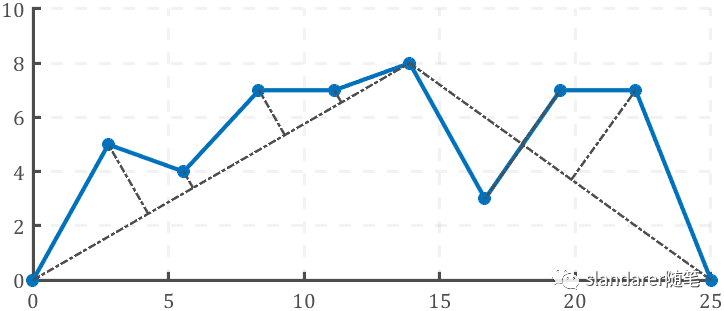

1.算法描述

1.在曲线首尾两点间虚连一条直线，求出其余各点到该直线的距离。

2.选其最大者与阈值相比较,若大于阈值，则离该直线距离最大的点保留，否则将直线两端点间各点全部舍去。

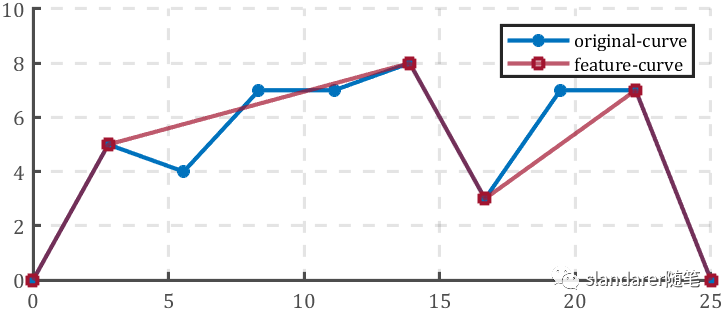

3.依据所保留的点,将已知曲线分成两部分处理，重复第1、2步操作，迭代操作，即仍选距离最大者与阈值比较,依次取舍,直到无点可舍去，最后得到满足给定精度限差的曲线点坐标。

Long Time Later

2.工具函数

为了代码简单易理解，这里使用了二分迭代，含详细注释代码如下(代码片可左右滑动)。

function nPntSet=dp(pntSet,TH)
% @author : slandarer
% pntSet  : 二维数据点
% TH      : 距离阈值

% 向量运算:计算所有点到首位两点连线距离
vertV=[pntSet(end,2)-pntSet(1,2),-pntSet(end,1)+pntSet(1,1)];
baseL=abs(sum((pntSet-pntSet(1,:)).*vertV./norm(vertV),2));
if max(baseL)<TH
    % 若距离小于阈值则返回首尾点
    nPntSet=[pntSet(1,:);pntSet(end,:)];
else
    % 若距离大于阈值则左右两分支分别计算后拼接
    maxPos=find(baseL==max(baseL));maxPos=maxPos(1);
    L_PntSet=pntSet(1:maxPos,:);nL_PntSet=dp(L_PntSet,TH);
    R_PntSet=pntSet(maxPos:end,:);nR_PntSet=dp(R_PntSet,TH);
    nPntSet=[nL_PntSet;nR_PntSet(2:end,:)];
end
end

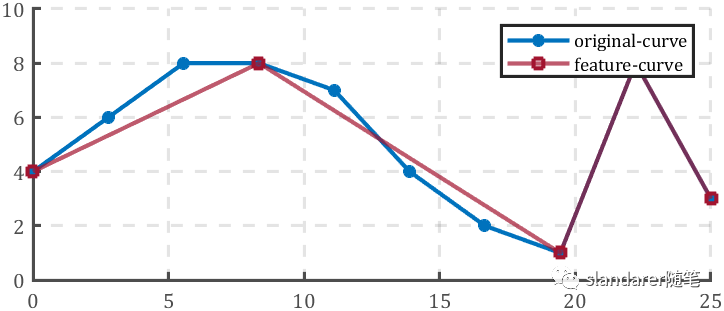

3.函数调用

给个demo:

% 构造一组数据
X=linspace(0,25,10)';
Y=randi([0,10],[10,1]);
pntSet=[X,Y];

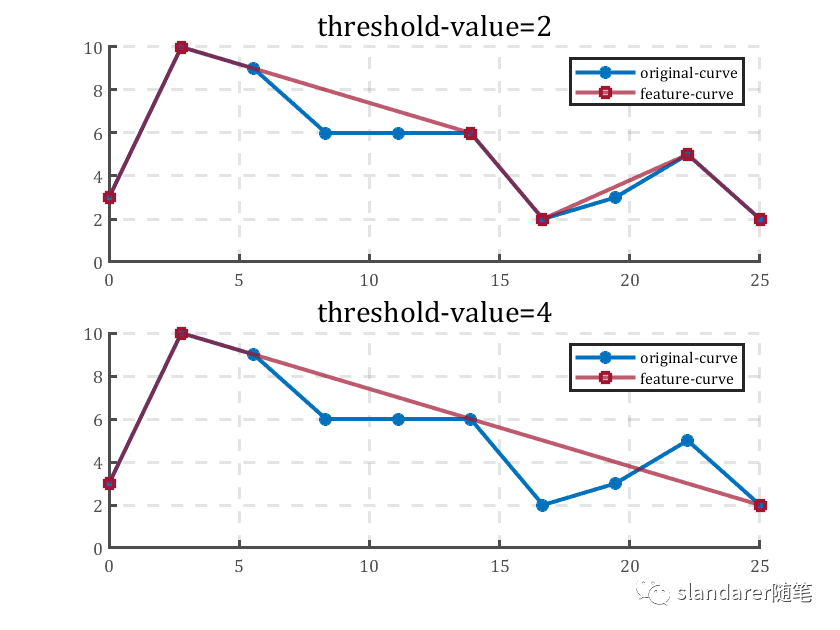

% 阈值为2的dp算法
nPntSet=dp(pntSet,2);

% 坐标区域修饰
hold on
grid on
ax=gca;
ax.YLim=[0,10];
ax.DataAspectRatio=[1,1,1];
ax.Color=[1,1,1];
ax.XColor=[1,1,1].*.3;
ax.YColor=[1,1,1].*.3;
ax.LineWidth=1.5;
ax.FontName='cambria';
ax.GridLineStyle='--';

% 绘制原始数据曲线
plot(pntSet(:,1),pntSet(:,2),'Color',[0 0.4470 0.7410],'LineWidth',2,'Marker','*');
% 绘制新数据曲线
plot(nPntSet(:,1),nPntSet(:,2),'Color',[0.6350 0.0780 0.1840 .7],'LineWidth',2,'Marker','s');

legend('original-curve','feature-curve')
