C#生成EMF矢量图形文件示例详解-C#/.NET开发

这篇文章主要为大家介绍了C# 生成 EMF矢量图形文件详解，有需要的朋友可以借鉴参考下，希望能够有所帮助，祝大家多多进步，早日升职加薪

前言

公众号上有网友询问我如何生成 EMF 文件的问题：

本以为非常简单，我快速给出了解决方案：

var bitmap = new Bitmap(640, 480);
var g = Graphics.FromImage(bitmap);
g.DrawString("My IO", new Font(FontFamily.GenericSerif, 10), Brushes.Blue, 100, 100);
bitmap.Save("MyIO.emf",ImageFormat.Emf);

结果，网友告诉我，这是错误的：

用编辑器查看文件内容，发现实际生成的是PNG格式文件：

这是怎么回事呢？

原因

在官方文档上找到这样一段话：

当使用Save此方法将图形图像另存为Windows元文件格式 (WMF) 或增强的图元文件格式 (EMF) 文件时，生成的文件将改为保存为可移植网络图形 (PNG) 文件。发生此行为是因为.NET Framework的GDI+组件没有可用于将文件另存为 .wmf 或 .emf 文件的编码器。

不理解这样设计的原因，不支持应该抛出异常吧?!

实现

不过还好，从文档上我们也找到了解决方案，那就是使用Metafile类。

可是在实现时，又踩了不少坑。

创建实例失败

按照示例代码，使用文件名创建实例：

var metafile = new Metafile("MyIO.emf");

结果报了个通用异常，完全没有指导意义：

只好反编译代码查错。

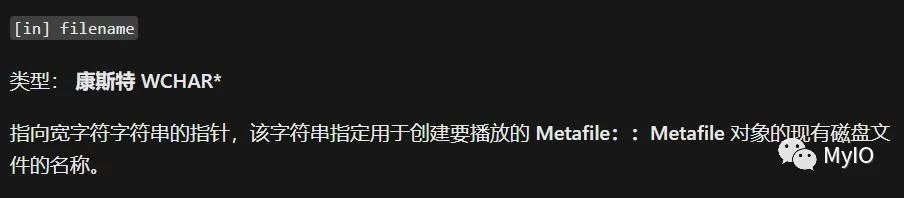

发现，底层实现使用的GdipCreateMetafileFromFileAPI：

public Metafile(string filename)
{
 Path.GetFullPath(filename);
 SafeNativeMethods.Gdip.CheckStatus(SafeNativeMethods.Gdip.GdipCreateMetafileFromFile(filename, out IntPtr metafile));
 SetNativeImage(metafile);
}

也就是说，参数必须是一个已存在的 EMF 文件名。

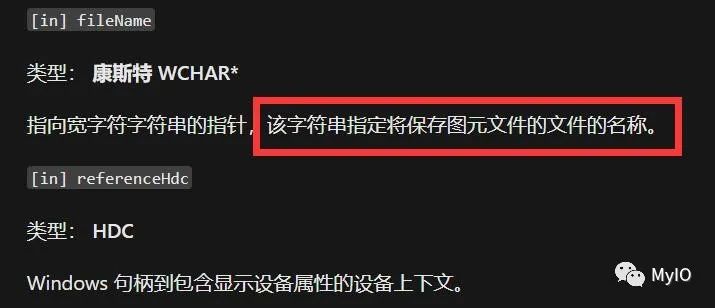

查看其他构造函数的实现，发现传递referenceHdc的构造函数使用的是GdipRecordMetafileFileNameAPI：

public Metafile(string fileName, IntPtr referenceHdc, EmfType type, string? description)
{
 Path.GetFullPath(fileName);
 SafeNativeMethods.Gdip.CheckStatus(SafeNativeMethods.Gdip.GdipRecordMetafileFileName(fileName, referenceHdc, type, IntPtr.Zero, MetafileFrameUnit.GdiCompatible, description, out IntPtr metafile));
 SetNativeImage(metafile);
}

也就是说，这个 API 可以创建 EMF 文件。看来可以用。

而referenceHdc可以使用Graphics.GetHdc()得到。

于是，实现代码如下:

using (Graphics g1 = Graphics.FromHwnd(IntPtr.Zero))
{
    using (var metafile = new Metafile("MyIO.emf", g1.GetHdc()))
    {
        using (Graphics g2 = Graphics.FromImage(metafile))
        {
            g2.DrawString("My IO", new Font(FontFamily.GenericSerif, 10), Brushes.Blue, 100, 100);
            g2.DrawString("My IO", new Font(FontFamily.GenericSerif, 10), Brushes.Blue, 200, 200);
        }
    }
}

生成的确实是矢量图形文件：

绘制位置错误

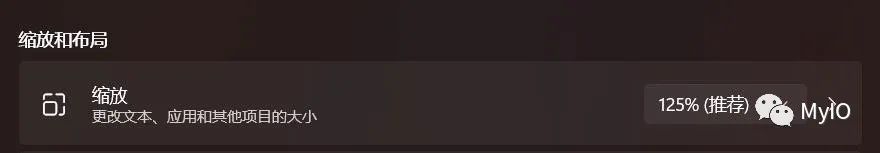

可以明显看到，第一个My IO绘制的位置是错误的，绘制到了左上角，而不是(100, 100)。

再次查找构造函数，发现可以传递Rectangle参数：

修改实现代码如下：

using (Graphics g1 = Graphics.FromHwnd(IntPtr.Zero))
{
    using (var metafile = new Metafile("MyIO.emf", g1.GetHdc(), new Rectangle(0, 0, 300, 300), MetafileFrameUnit.Pixel))
    {
        using (Graphics g2 = Graphics.FromImage(metafile))
        {
            g2.DrawString("My IO", new Font(FontFamily.GenericSerif, 10), Brushes.Blue, 100, 100);
            g2.DrawString("My IO", new Font(FontFamily.GenericSerif, 10), Brushes.Blue, 200, 200);
        }
    }
}

这次总算成功了：
