C# GDI+实现时钟表盘-C#/.NET开发

这篇文章主要为大家详细介绍了C#GDI+实现时钟表盘，文中示例代码介绍的非常详细，具有一定的参考价值，感兴趣的小伙伴们可以参考一下

本文实例为大家分享了C# GDI+实现时钟表盘的具体代码，供大家参考，具体内容如下

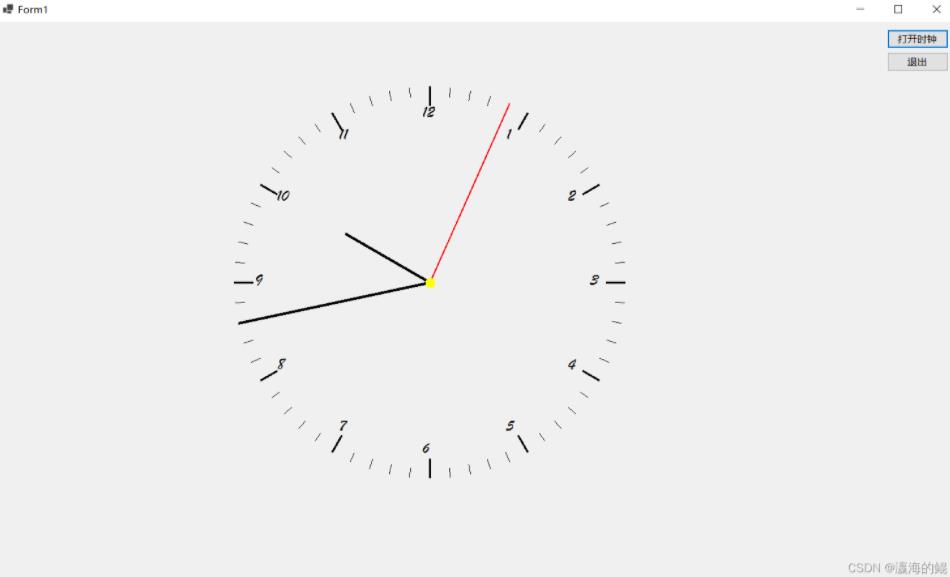

一、设计如下图界面

按键“打开时钟”按下后会出现表盘，按键“退出”按下后会关闭页面。

二、多线程初始化和函数初始化

public Form1()
        {
            InitializeComponent();
            generateBtn();
            Control.CheckForIllegalCrossThreadCalls = false;
        }

对按键重命名

void generateBtn()
 {
            Button bt1 = button1;
            bt1.Text = "打开时钟";
            Button bt2 = button2;
            bt2.Text = "退出";
}

三、按键“打开时钟”按下

打开多线程，运行时钟相关程序。

private void button1_Click(object sender, EventArgs e)
        {
            ThreadStart thStart = new ThreadStart(Start);
            Thread thread = new Thread(thStart);
            thread.Priority = ThreadPriority.Highest;
            thread.IsBackground = true; //关闭窗体继续执行
            thread.Start();
        }

四、时钟主函数

给定表盘圆心坐标和半径，初始化一些画笔颜色和画刷大小以及一些变量，通过半径和圆心计算表盘上各点的坐标，读取并记录电脑上的时间戳，计算时针分针秒针的角度，通过之前计算结果绘制表盘。

每隔一秒（检测读取到的时、分、秒发生变化）擦除一遍页面，重新计算坐标点，重新绘制新的表盘。

private void Start()
        {

            var graph = this.pictureBox1.CreateGraphics();

            double[] Sin = new double[60];
            double[] Cos = new double[60];
            float[] x = new float[60];
            float[] y = new float[60];
            float[] x1 = new float[60];
            float[] y1 = new float[60];
            float[] x2 = new float[60];
            float[] y2 = new float[60];
            float[] x3 = new float[60];
            float[] y3 = new float[60];
            float[] x4 = new float[60];
            float[] y4 = new float[60];
            float x5 =0;
            float y5 =0;
            float r0 = 0;


            string tradeTime = DateTime.Now.ToString("hhmmss",System.Globalization.DateTimeFormatInfo.InvariantInfo);
            var pencoler1 = new Pen(Color.Red);
            var pencoler2 = new Pen(Color.Yellow);
            var pencoler3 = new Pen(Color.Black);
            var pensize = new Pen(Color.Black, 3);
            var pensize1 = new Pen(Color.Red, 2);
            var pensize2 = new Pen(Color.Black, 4);

            int i;
            int z = 0;
            int x0 = 500;
            int y0 = 300;
            int r = 300;
            int sec, min, hour;
            int secn = 0, minn = 0, hourn = 0;
            int Time;

            for (i = 0; i < 60; i++)
            {
                //if (i == 0 || i == 30 || i == 15 || i == 45) {  continue; }
                double d = (((i * 6) - 90) * 3.1415) / 180;
                Sin[i] = Math.Sin(d);
                Cos[i] = Math.Cos(d);
                y[i] = (float)(Sin[i] * r) + y0;
                x[i] = (float)(Cos[i] * r) + x0;
                x1[i] = x[i] - (x[i] - x0) / 10;
                y1[i] = y[i] - (y[i] - y0) / 10;
                x2[i] = x[i] - (x[i] - x0) / 7 - r / 20;
                y2[i] = y[i] - (y[i] - y0) / 7 - r / 20;
                x3[i] = x[i] - (x[i] - x0) / 20;
                y3[i] = y[i] - (y[i] - y0) / 20;
                x4[i] = x[i] - (x[i] - x0) / 2;
                y4[i] = y[i] - (y[i] - y0) / 2;
                x5 = x0 - r / 40;
                y5 = y0 - r / 40;
                r0 = r / 20;

            }

            Brush penbrush = new SolidBrush(Color.Black);
            Font penfont = new Font("华文行楷", r / 20);

            for (; ; )
            {
                tradeTime = DateTime.Now.ToString("hhmmss", System.Globalization.DateTimeFormatInfo.InvariantInfo);
                Time = int.Parse(tradeTime);
                sec = Time % 100;
                min = Time / 100 % 100;
                hour = Time / 10000;
                if (hour == 12) { hour = 0; }

                if (secn != sec || minn != min || hourn != hour)
                {
                    //MessageBox.Show(sec.ToString());
                    graph.Clear(this.BackColor);
                    //graph.DrawEllipse(pencoler2, x0 - r, y0 - r, 2*r, 2*r);

                    for (i = 0; i < 60; i++)
                    {
                        if (i % 5 == 0)
                        {
                            z = i / 5;
                            if (z == 0) z = 12;
                            graph.DrawLine(pensize, x[i], y[i],x1[i],y1[i]);
                            graph.DrawString(z.ToString(), penfont, penbrush, x2[i], y2[i]);
                        }
                        else
                        {
                            graph.DrawLine(pencoler3, x[i], y[i], x3[i], y3[i]);
                        }
                    }
                    graph.DrawLine(pensize1, x0, y0, x[sec], y[sec]);
                    graph.DrawLine(pensize2, x0, y0, x[min], y[min]);
                    graph.DrawLine(pensize2, x0, y0, x4[hour*5], y4[hour*5]);
                    //graph.DrawPie(pencoler2, x0-r, y0-r, 2*r, 2*r, sec * 6-90, 1);
                    //graph.DrawPie(pencoler3, x0-r , y0-r , r*2, r*2, min * 6-90, 1);
                    //graph.DrawPie(pencoler3, x0-r/2 , y0-r/2 , r, r, hour*30-90, 2);

                    secn = sec;
                    minn = min;
                    hourn = hour;
                    graph.FillEllipse(new SolidBrush(Color.Yellow), x5 , y5 , r0, r0);
                    continue;
                }
            }
        }

五、“退出”按键按下后

得益于多线程的使用，在表盘一直处于死循环监测时间变化的同时，依然能检测到Button的按下。
“退出”按下后，退出页面。

private void button2_Click(object sender, EventArgs e)
        {
            Application.Exit();
        }

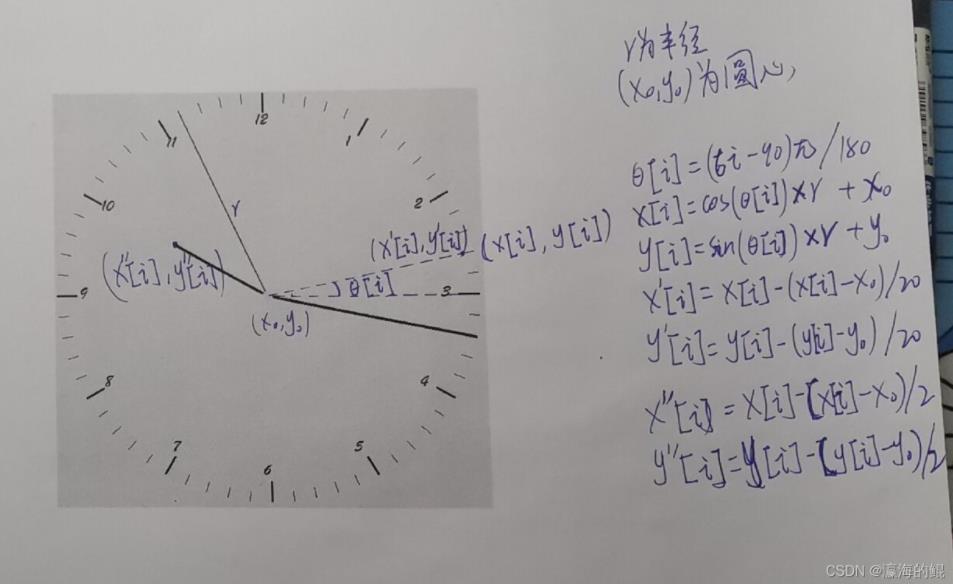

六、表盘上各点的计算

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持得得之家。
