用Java实现简单画板功能-Java开发

这篇文章主要为大家详细介绍了用Java实现简单画板功能，文中示例代码介绍的非常详细，具有一定的参考价值，感兴趣的小伙伴们可以参考一下

现在，我们来讲一下怎么用Java来实现简单画板，要实现的功能有：选择图形（方形、圆形、多边形...）、可以选择颜色。

首先，打开windows下的画图软件，我们知道我们需要一个窗体（JFrame）；我们要画画，需要画板；我们要选择图形、颜色，所以还应用到按钮组件，说到这里，我们所需要的原料基本完成了。接下来，我们要考虑布局：我们采用最简单的布局，窗体的最上面放选择图形的按钮，中间是画板，最下面是选择颜色的按钮。就是这样的：

我们把图形按钮、颜色按钮安排在两个面板上，画板为一个单独的面板，对于布局，我们使用的是BorderLayout()布局管理器，它会把背景组件分割成5个区域，分别为上下左右中。图形按钮和颜色按钮挺多的，难道我们要一个个的添加吗？不是的，我们可以用数组来存储图图形信息和颜色信息，然后用循环来添加，速度快，日后也容易添加相应的按钮，扩展画板的功能。代码如下：

String [] Shape={"直线","曲线","圆","喷枪","橡皮擦","矩形","椭圆","圆角矩形","弧线","多边形","图形","三角形","立体圆","树叶"};
        for(int i=0;i<Shape.length;i++){
            JButton button=new JButton(Shape[i]);
            button.addActionListener(dl);    //添加事件监听机制
            ShapePanel.add(button);
        }

Color [] color={Color.BLACK,Color.blue,Color.white,Color.gray,Color.red,Color.CYAN,Color.green,Color.darkGray,Color.pink};
        for(int i=0;i<color.length;i++){
            JButton button=new JButton();
            button.addActionListener(dl);   //添加事件监听机制
            button.setPreferredSize(new Dimension(30,30));
            button.setBackground(color[i]);
            ColorPanel.add(button);
        }

到这里，我们的UI就大功告成啦，可以喝杯茶休息一下啦。

我们的画板要怎么知道用户点击了那一个图形按钮和颜色按钮呢？是的，我们会想到事件监听。但事件监听只是告诉我们用户按下了按钮呀？我们又怎么知道这是个颜色按钮还是图形按钮呀？是什么图形呀？是什么颜色呀？这是我们接下来要解决的问题。

在上面创建图形按钮和颜色按钮的时候，不知道你有没有发现两种按钮的不同呢？是的，图形按钮有标题，颜色按钮有背景颜色，我们可以根据这一点来判断用户按下的是图形按钮还是颜色按钮。那要怎么来取得按钮所传递过来的图形和颜色信息呢？我们可以在监听类里面添加Shape和Color属性来保存。代码如下：

public void actionPerformed(ActionEvent e){
        if(e.getActionCommand().equals("")){      //如果没有信息，那就是颜色按钮
            JButton button = (JButton) e.getSource();
            color = button.getBackground();
            System.out.println("color = " + color);
        }else{
            JButton button = (JButton) e.getSource();
            shape = button.getActionCommand();
            System.out.println("String = " + shape);
        }
    }

哇，到了这里，我们的工作已经完成一大半啦。

接下来就是根据获取到的颜色和图形信息进行画画啦。先说一下最简单的设置颜色，我们只需在用户按下鼠给画笔设置颜色属性就好。

那我们要怎么画图形呢？图形的完成有在鼠标点击是就完成的，有拖动完成的，有按下拖动然后松开才完成的....要怎么实现呢？是的，判断，根据Shape来判断，并做出相应的动作。

按下就完成的图形有：方形、圆形、弧线....这些图形的绘制也比较简单，只需获取点下的坐标值就可以进行画图了。如下：

public void mousePressed(MouseEvent e) {
         g=(Graphics2D) df.getGraphics();
         g.setColor(color);
         x1=e.getX();
         y1=e.getY();
         if(shape.equals("圆")){
             g.drawOval(x1, y1, 30, 30);
         }else if(shape.equals("矩形")){
             g.drawRect(x1, y1, 30, 40);
         }else if(shape.equals("圆角矩形")){
             g.drawRoundRect(x1, y1, 30, 40, 5, 10);
         }else if(shape.equals("椭圆")){
             g.drawOval(x1, y1, 30, 20);
         }else if(shape.equals("弧线")){
             g.drawArc(x1, y1, 100, 60, 0, 180);
         }
     }

按下并拖动才能完成的有：直线。我们只需记录下按下是的坐标与松开是的坐标，然后连接两点，就可以画直线了。代码如下：

public void mouseReleased(MouseEvent e) {
            x2 = e.getX();
            y2 = e.getY();
            if (shape.equals("直线")) {
                g.drawLine(x1, y1, x2, y2);
            }else if(shape.equals("多边形")&&!flag){
                g.drawLine(x1, y1, x2, y2);
                newx1=x1;
                newy1=y1;
                newx2=x2;
                newy2=y2;
                flag=true;
            }

     }

拖动完成的有：曲线、橡皮擦、喷枪。曲线，我们也是用画线的方法来实现，但我们每次只画一个点，即起始坐标相同，却每次画点的坐标为鼠标拖动过程中每一位置的坐标。橡皮擦呢？我们先把画笔颜色设置成画板背景色，用画曲线的方法，即鼠标所在的地方都画成背景色，实现橡皮擦的功能，为了突出效果，我们使用Graphics2D，把画笔调粗。这样，效果更加明显。喷枪，我们使用的是随机数，及拖动鼠标过程中，同时随机的画出数十个点，来模拟喷枪随机的效果。代码如下：

public void mouseDragged(MouseEvent e) {
            x2 = e.getX();
            y2 = e.getY();
            if (shape.equals("曲线")) {
//                g.setStroke(new BasicStroke(10));
//                g.setRenderingHint(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);
                g.drawLine(x1, y1, x2, y2);
                x1 = x2;
                y1 = y2;
            }else if(shape.equals("橡皮擦")){
                g.setStroke(new BasicStroke(80));
                g.setRenderingHint(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);
                g.setColor(Color.WHITE);
                g.drawLine(x1, y1, x2, y2);
                x1 = x2;
                y1 = y2;
            }else if(shape.equals("喷枪")){
            //    g.setStroke(new BasicStroke(2));      //不用加粗
            //    g.setRenderingHint(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);
                for(int k=0;k<20;k++){
                    Random i=new Random();
                    int a=i.nextInt(8);
                    int b=i.nextInt(10);
                    g.drawLine(x2+a, y2+b, x2+a, y2+b);
                }
            }
        }

接下来，重点讲一下多边形的绘制。在绘制多变形时，第一条边与画直线是一样的，往后，鼠标每点一次，就画一条直线，当鼠标点两下时，就画两条直线，形成封闭的多边形。怎么实现呢？最重要的是要用四个变量来存储上一个点的坐标与最开始的坐标，每点一次，就在新的点与上一个点之间画直线，点两次就多画一条直线，围成封闭图形。代码如下：

public void mouseClicked(MouseEvent e) {
         if(shape.equals("多边形")&&flag){
             x2=e.getX();        //获取新的点的坐标
             y2=e.getY();
             if(e.getClickCount()==2){
                 g.drawLine(newx1, newy1, newx2, newy2);
                 flag=false;
             }
             g.drawLine(newx2, newy2, x2, y2);

             newx2=x2;   //存下上个点的坐标
             newy2=y2;
            }
｝

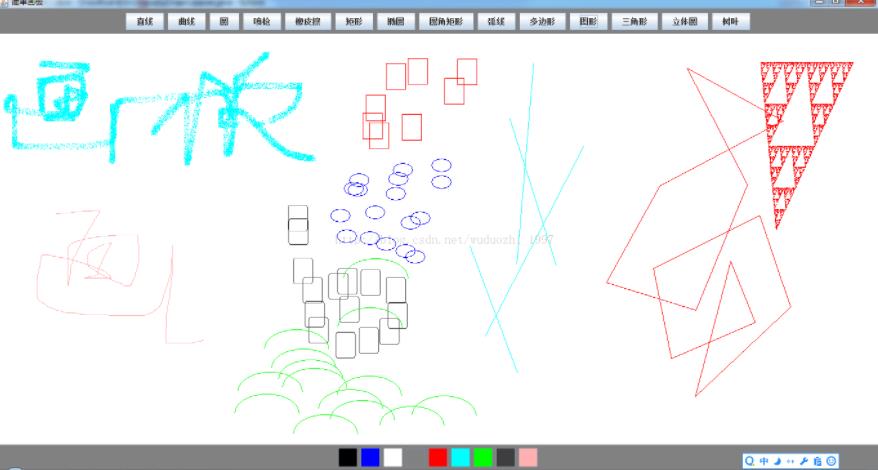

到这里，我们终于大功告成啦，虽然还是很小儿科，但这是我们编程路上很重要的一步啦。看一下成果图吧：
