UEFI开发实战用户交互界面使用说明VFR文件

这篇文章主要为大家介绍了UEFI开发实战用户交互界面使用说明VFR文件,有需要的朋友可以借鉴参考下,希望能够有所帮助,祝大家多多进步,早日升职加薪

1. 综述

UEFI用户交互界面的实现涉及到多种不同类型的文件,这里要讲的是VFR文件,相比UNI文件它要复杂得多,理解起来也更困难。

本文主要参考自《edk-ii-vfr-specification.pdf》(以下简称参考文档)和《UEFI Spec》。

它们可以在EDK II Specifications · tianocore/tianocore.github.io Wiki · GitHub下载到。

文本的代码示例来自EDK2017,由于版本更新等原因,示例中的代码可能跟实际GIT库中的代码有一定的差异。

2. 作用

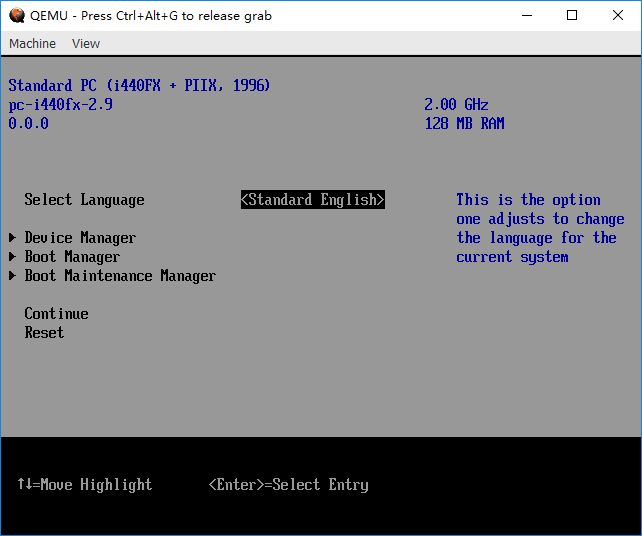

在说明VFR文件得作用之前,首先需要祭出一张在之前用过多次的图:

在UEFI用户交互界面使用说明之UNI文件中已经介绍过,那些字符串是来自UNI文件的(其实并不是全部来自UNI,也有部分是直接通过代码生成的),而整个窗体的框架部分则是来自VFR文件的。

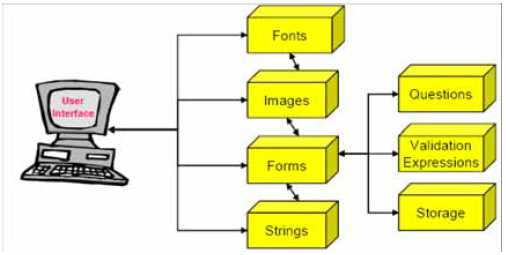

在UEFI中,构成这样的窗体的组件大致有四种,分别是Strings,Forms,Fonts和Images,如下图所示:

Strings就是前面讲到的UNI文件提供的,Forms就是本文的VFR文件提供的,后面两者暂时还未介绍,本文主要介绍的就是这个Forms,以及构成Forms的VFR文件。

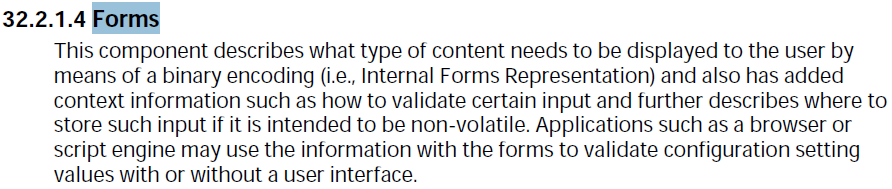

关于Forms的定义,在《UEFI Spec》中有如下的说明:

Forms描述了窗体的组织形式,提供了用户交互的方式和交互内容的存储方式等。

Forms是以二进制的形式提供的,这种二进制在EDK框架中被称为IFR(就是上述定义中提到的Internal Forms Representation)。

而IFR通过编译VFR来生成(关于编译工具,在EDK源代码中也有相应的源码,不过没有研究过不确定怎么用)。

因此,总的来说就是,我们通过编写VFR文件来完成对UEFI交互界面的组织形式和交互方式等相关内容的定义。

3. 语法

参考文档中给出了VFR的详细语法说明,这里简单介绍下。

3.1 注释

VFR文件中可以使用“//”来注释,同C语言和UNI文件。

3.2 预定义

VFR文件中可以使用几种预定义的指令,如#define、#include、#pragma等。

功能同C语言。

下面是一个例子:

#pragma一般会在使用#include包含的C语言头文件中。

3.3 数据结构

前文中已经看到,VFR文件支持#include来包含C语言的头文件,因此C语言头文件中可以包含的数据结构VFR文件也都是支持的。

包括UINT8, UINT16, UINT32, UINT64, BOOLEAN等基本数据类型,和HII特定的数据类型,如EFI_STRING_ID, EFI_HII_DATA, EFI_HII_TIME, EFI_HII_REF,还有就是通过typedef自定义的结构体。

一维的数组也是支持的,但是不支持枚举和多维的数组。

3.4 Forms相关表达式总览

以上的内容都是基础内容,且都是属于C语言的范围。

下面的内容是VFR特有的表达式。

3.4.1 formset

formset的具体定义没有找到。

但是它属于组成窗口的主体,也是VFR文件中最重要的部分。

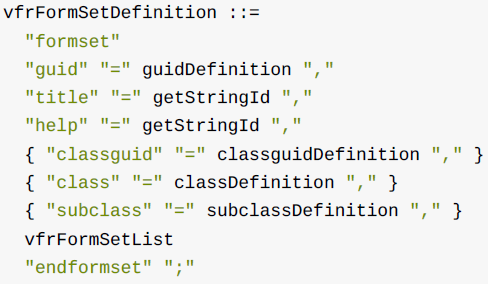

它的定义如下(也是使用BNF表达方式定义的):

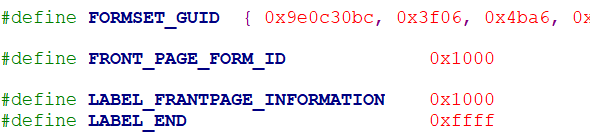

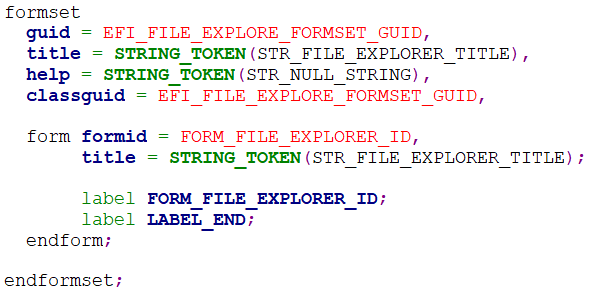

下面是一个例子:

guid就是通过#define定义的一个普通的GUID;

title中STRING_TOKE()括号中的就是在UNI文件中定义的字符串;

help同title;

classguid,class和subclass是可选的,作用不明。下面是class和subclass的一个例子:

classguid的定义如下:

guidDefinition就是普通的GUID。

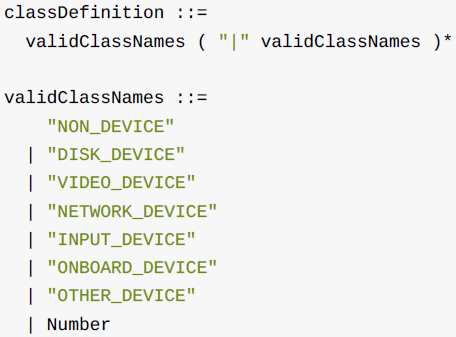

class的定义如下:

subclass的定义如下:

3.4.2 formset list

formset内部定义了很多的子选项,称为formset list,也就是上一节formset定义中的vfrFormSetList。

前面的例子中用到的form就是其中的一种。

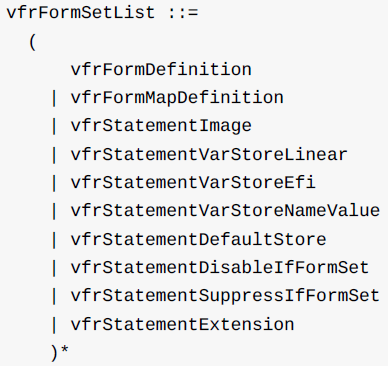

formset list可以有如下的内容:

上述的内容可以分为几种不同的类型:

  • 1. 变量定义,如defaultstore,varstore,efivarstore,namevaluevarstore等;
  • 2. 控制语句,它会做if判断来确定其包含的formset list是否会被使用,主要有disableif,suppressif,grayoutif和goto语句等(上述的语句只在目前只在form类型语句中见到过,在其外没遇见过,不确定是否可以在它之外);
  • 3. form语句,它们是formset里面的主体部分,有form,formmap等;
  • 4. 其它语句;

3.5 Form Set List

3.4.2节中已经介绍了Form Set List的大致分类,本节将进一步介绍各种类型的Form Set List。

3.5.1 变量定义

下面是各种变量的定义。

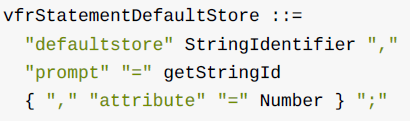

defaultstore:

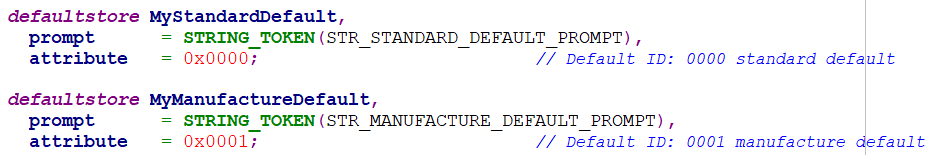

下面是一个例子:

attribute的值如下:

//
// Default Identifier of default store
//
#define EFI_HII_DEFAULT_CLASS_STANDARD       0x0000
#define EFI_HII_DEFAULT_CLASS_MANUFACTURING  0x0001
#define EFI_HII_DEFAULT_CLASS_SAFE           0x0002
#define EFI_HII_DEFAULT_CLASS_PLATFORM_BEGIN 0x4000
#define EFI_HII_DEFAULT_CLASS_PLATFORM_END   0x7fff
#define EFI_HII_DEFAULT_CLASS_HARDWARE_BEGIN 0x8000
#define EFI_HII_DEFAULT_CLASS_HARDWARE_END   0xbfff
#define EFI_HII_DEFAULT_CLASS_FIRMWARE_BEGIN 0xc000
#define EFI_HII_DEFAULT_CLASS_FIRMWARE_END   0xffff

varstore:

第一个StringIdentifier表示的是类型,第二个表示的是变量名,name和guid连起来就可以表示该特定的变量。

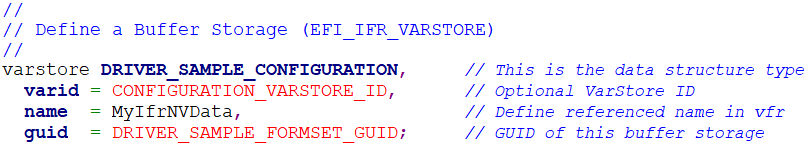

下面是一个例子:

它定义的是一个数据结构体变量,类型就是DRIVER_SAMPLE_CONFIGURATION。

MyIfrNVData是变量的名称,后面的VFR表达式中会通过该名称去引用该变量。

efivarstore:

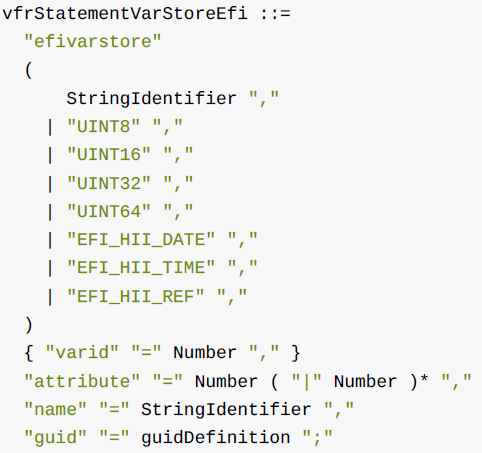

下面是一个例子:

这里定义的就是UEFI变量,还可以声明变量的属性。

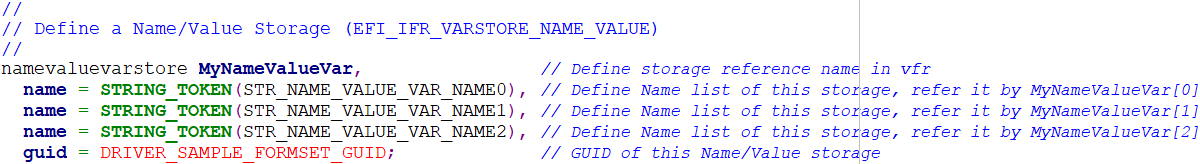

namevaluevarstore:

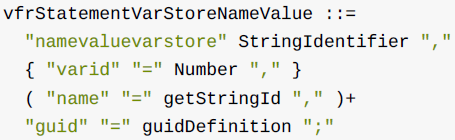

下面是一个例子:

3.5.2 控制语句

VFR文件中可以包含如下的控制语句:

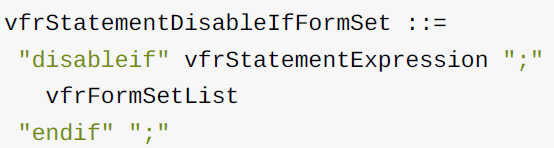

DisableIf语句,定义如下:

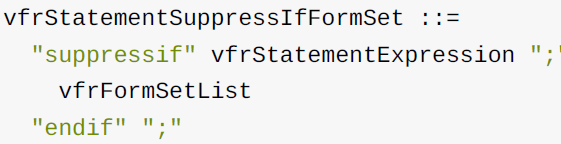

SuppressIf语句,定义如下:

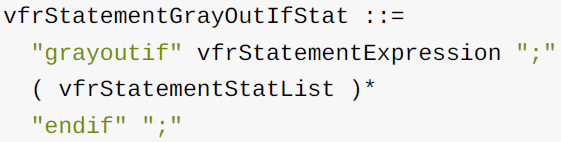

GrayOutIf语句,定义如下:

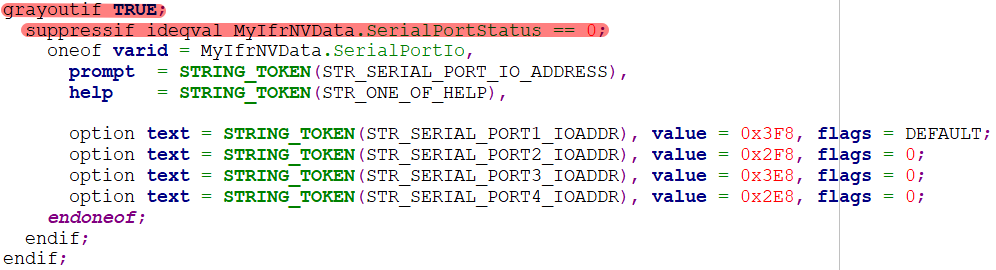

下面是一个例子:

需要注意几点:

1. if条件之后有一个分号;

2. 最后有一个endif与之对应;

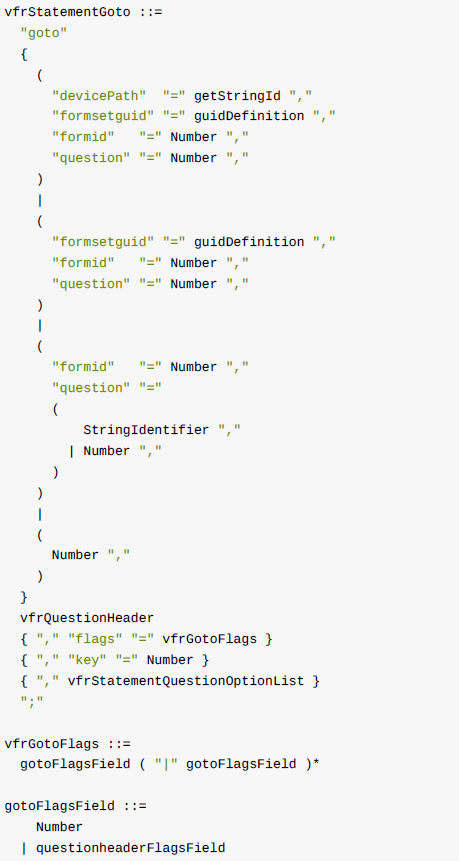

另外还有一个goto语句,其定义如下:

下面是goto语句的一个例子:

  form formid = FORM_BOOT_SETUP_ID,
       title = STRING_TOKEN(STR_FORM_BOOT_SETUP_TITLE);
       goto FORM_MAIN_ID,
            prompt = STRING_TOKEN(STR_FORM_GOTO_MAIN),
            help = STRING_TOKEN(STR_FORM_GOTO_MAIN);
            //flags = INTERACTIVE,
            //key = FORM_MAIN_ID;
       goto FORM_BOOT_SETUP_ID,
            prompt = STRING_TOKEN(STR_FORM_BOOT_ADD_TITLE),
            help = STRING_TOKEN(STR_FORM_BOOT_ADD_HELP),
            flags = INTERACTIVE,
            key = FORM_BOOT_ADD_ID;
       goto FORM_BOOT_DEL_ID,
            prompt = STRING_TOKEN(STR_FORM_BOOT_DEL_TITLE),
            help = STRING_TOKEN(STR_FORM_BOOT_IMMEDIATE_HELP),
            flags = INTERACTIVE,
            key = FORM_BOOT_DEL_ID;
       goto FORM_BOOT_CHG_ID,
            prompt = STRING_TOKEN(STR_FORM_BOOT_CHG_TITLE),
            help = STRING_TOKEN(STR_FORM_BOOT_IMMEDIATE_HELP),
            flags = INTERACTIVE,
            key = FORM_BOOT_CHG_ID;
  endform;

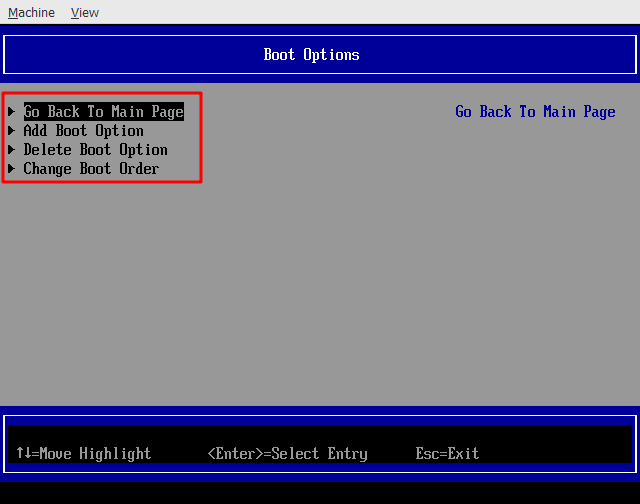

对应的界面如下:

红框部分就是4个goto语句。

3.5.3 Question语句

在goto语句中,有一个vfrStatementQuestionOptionList需要介绍下。

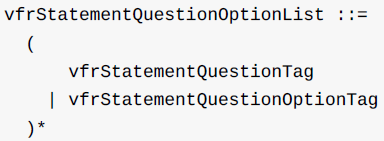

它的定义如下:

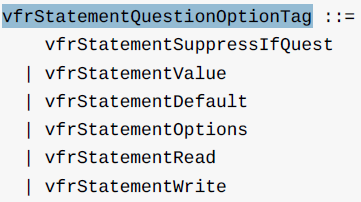

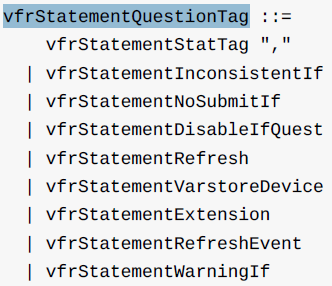

其中的vfrStatementQuestionTag和vfrStatementQuestionOptionTag又是比较大的两块内容:

顺便还提一个:

上述的各个子元素的定义如下:

vfrStatementSuppressIfQuest:

vfrStatementValue:

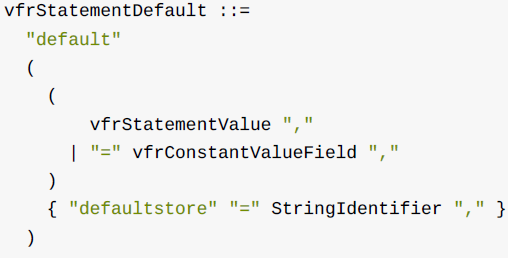

vfrStatementDefault:

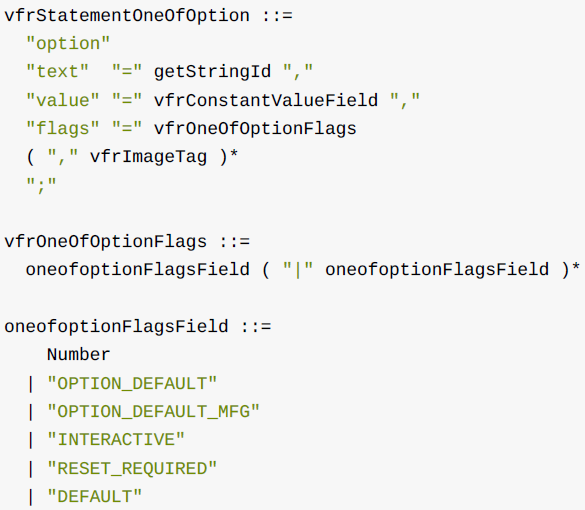

vfrStatementOptions:

vfrStatementRead:

vfrStatementWrite:

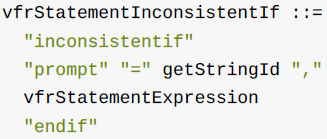

vfrStatementInconsistentIf:

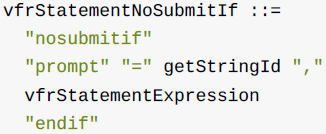

vfrStatementNoSubmitIf:

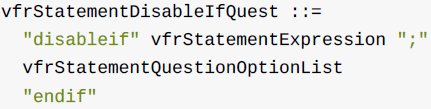

vfrStatementDisableIfQuest:

vfrStatementRefresh:

vfrStatementVarstoreDevice:

vfrStatementExtension:

无。

vfrStatementRefreshEvent:

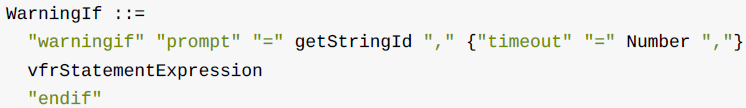

vfrStatementWarningIf:

3.5.4 form语句

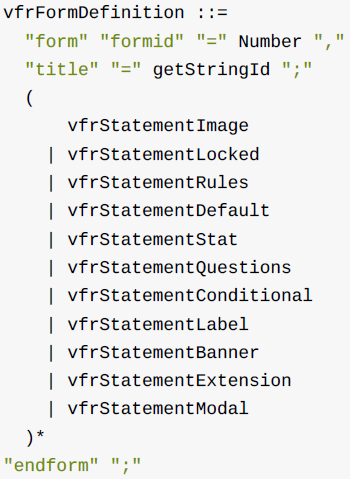

VFR文件中包含下述的form语句:

form语句定义:

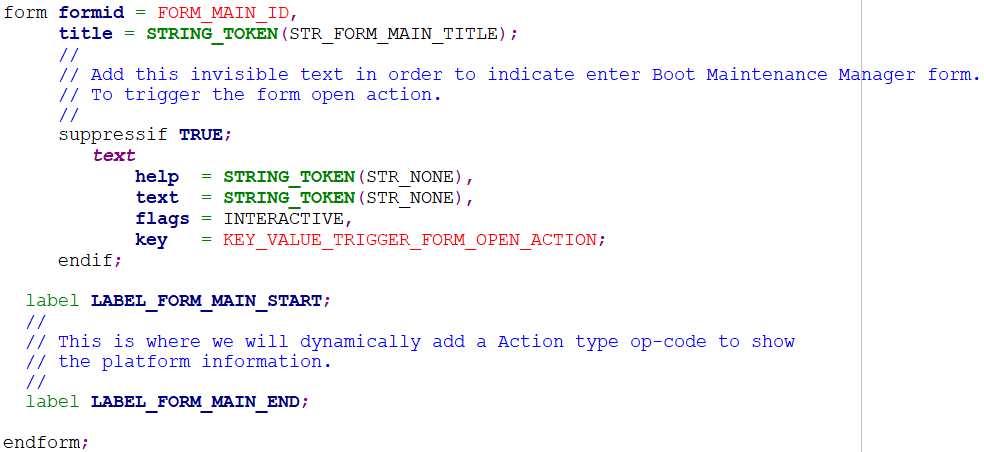

下面是一个例子:

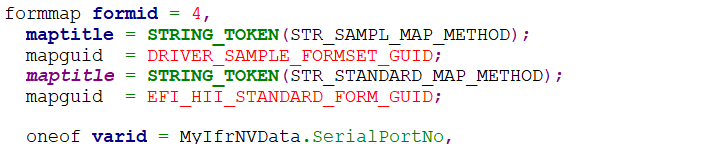

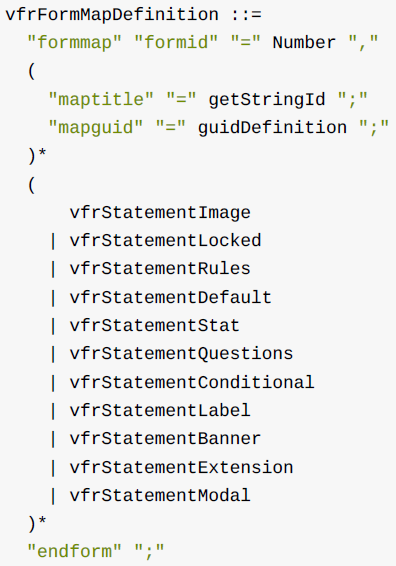

formmap语句定义:

下面是一个例子:

后续会较详细的介绍forms语句内部的定义。

3.6 Forms表达式

前面提到的formset,form,formmap等,其实都是抽象的概念,并不会实际得显示出来,而本节讲的是具体的概念,且大部分是能够看到和操作的内容。

3.6.1 vfrStatementImage

Image的定义如下:

目前不确定如何使用。

3.6.2 vfrStatementLocked

Locked的定义如下:

目前也不确定如何使用。

3.6.3 vfrStatementRules

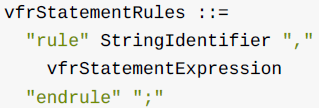

Rules的定义如下:

这个Rules会在用户输入的时候做检测(引用StringIdentifier来完成)。

3.6.4 vfrStatementDefault

无。

3.6.5 vfrStatementStat

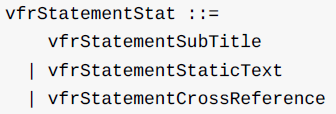

Stat有多种的形式,如下所示:

vfrStatementSubTitle

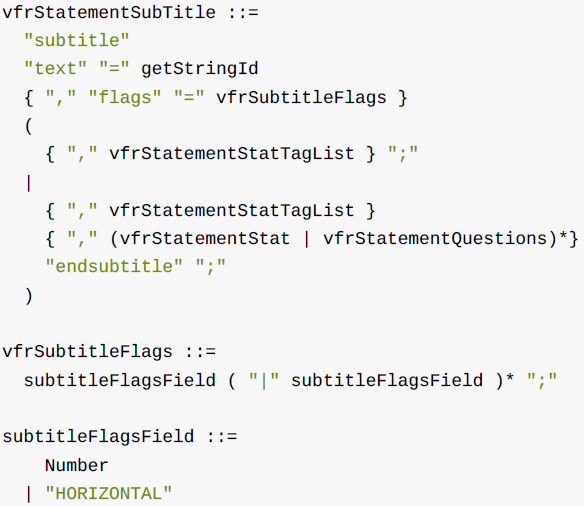

SubTitle的定义如下:

下面是一个例子:

  form formid = DEVICE_MANAGER_FORM_ID,
    title  = STRING_TOKEN(STR_EDKII_MENU_TITLE);
    subtitle text = STRING_TOKEN(STR_DEVICES_LIST);
    label LABEL_DEVICES_LIST;
    label LABEL_END;

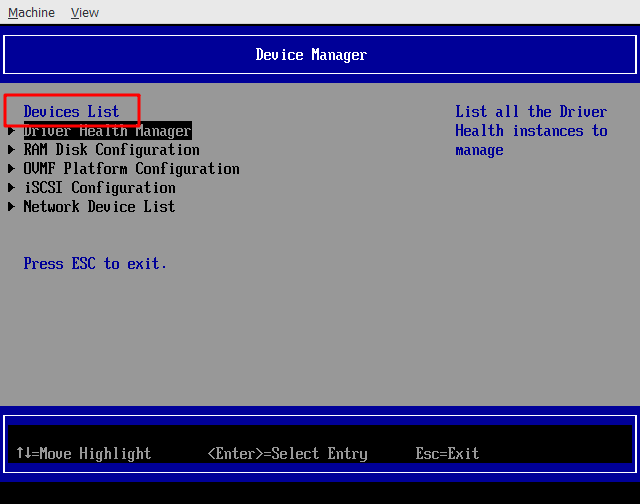

对应的界面如下:

红框部分就是一个SubTitle。

vfrStatementStaticText

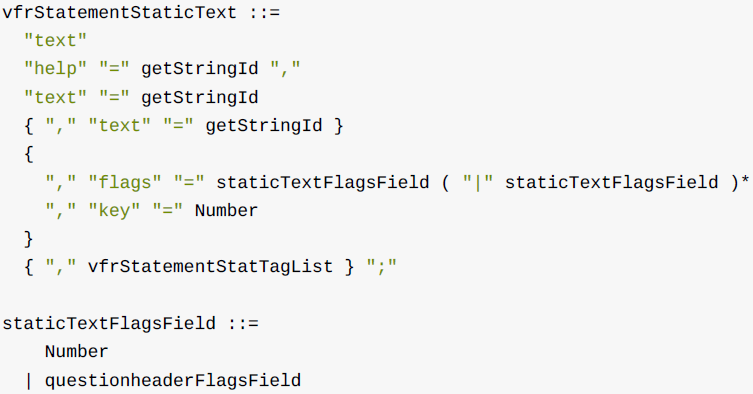

Text的定义如下:

这里的text是独立的部分,而不是SubTitle的子元素。

下面是一个例子:

    text
      help    = STRING_TOKEN(STR_CONTINUE_HELP),
      text    = STRING_TOKEN(STR_CONTINUE_PROMPT),
      flags   = INTERACTIVE,
      key     = FRONT_PAGE_KEY_CONTINUE;

对应的界面如下:

vfrStatementCrossReference

Cross Reference的定义如下:

作用不明。

3.6.6 vfrStatementQuestions

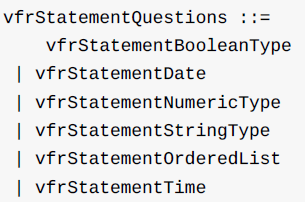

Question有多种类型,如下所示:

下面说明每一种类型。

vfrStatementBooleanType

BooleanType有两种类型:

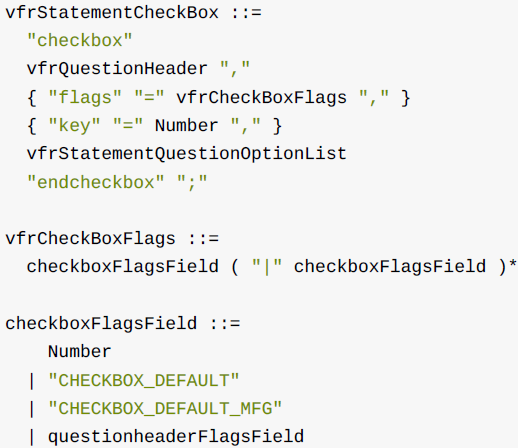

CheckBox的定义如下:

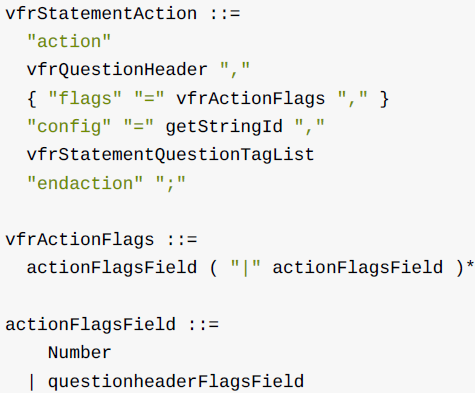

Action的定义如下:

vfrStatementNumericType

Numeric有两种类型:

Numeric的定义如下:

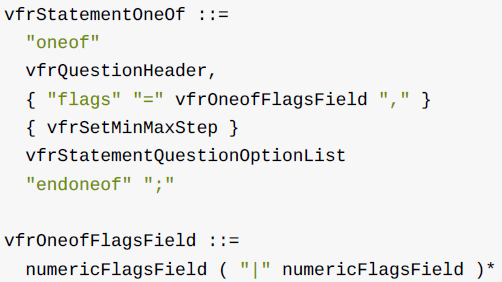

OneOf的定义如下:

vfrStatementStringType

String包含两个小类型:

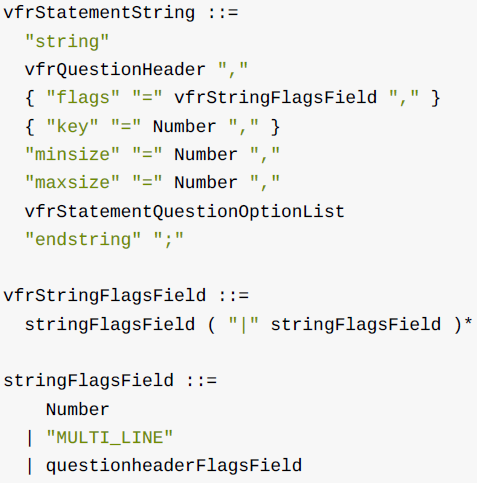

其中String的定义如下:

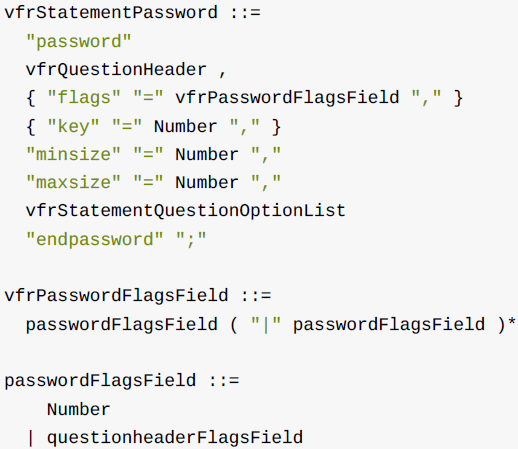

Password的定义如下:

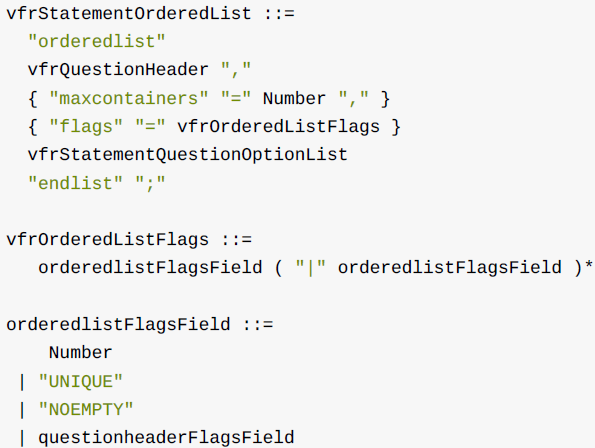

vfrStatementOrderedList

OrderedList的定义如下:

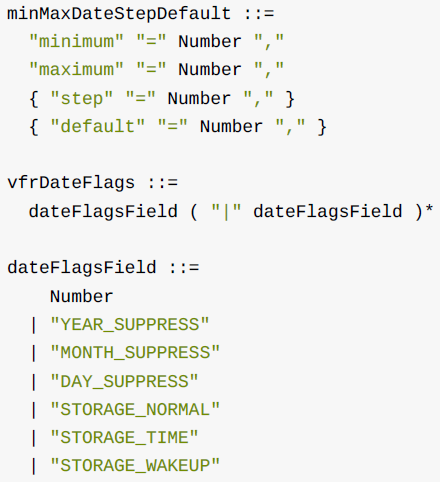

vfrStatementDate

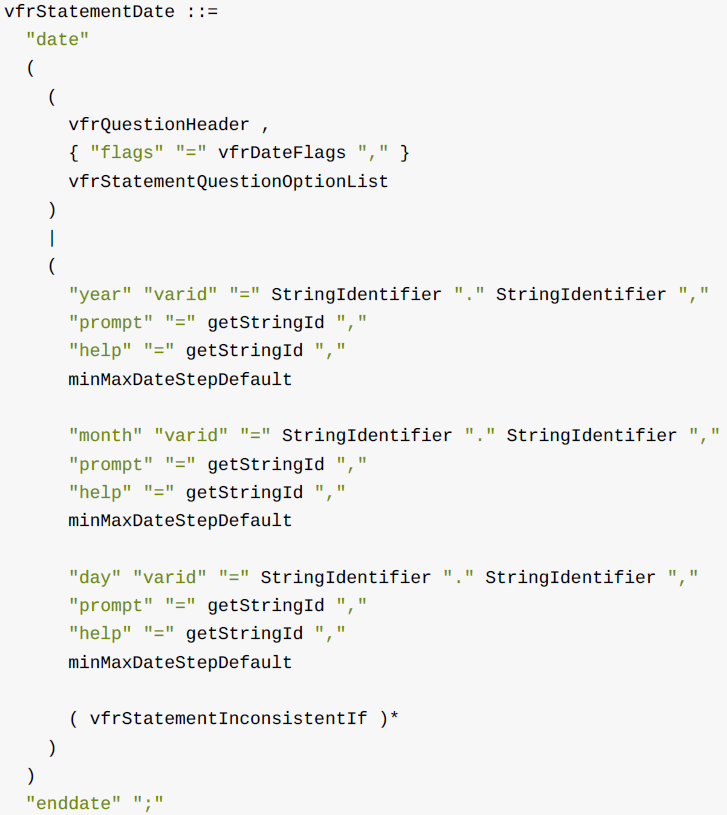

Date的定义如下:

vfrStatementTime

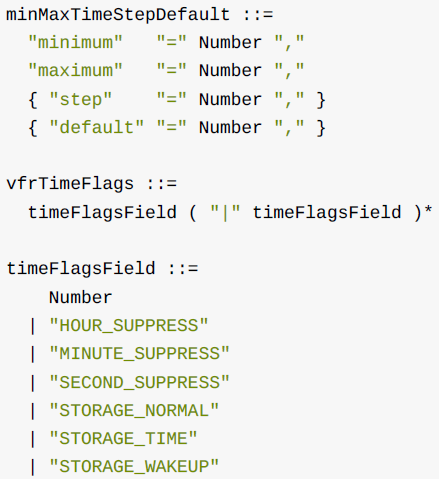

Time的定义如下:

3.6.7 vfrStatementConditional

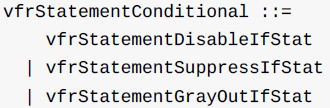

Conditional语句其实在之前已经介绍过:

这里不再介绍。

3.6.8 vfrStatementLabel

Label是一个占位符,真正显示的内容是代码动态产生的。

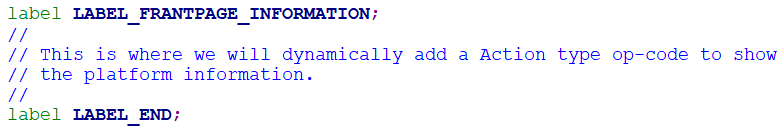

下面是定义:

下面是一个例子:

label之后接的是一个数值。

label对应到代码中的结构体如下:

///
/// Label opcode.
///
typedef struct _EFI_IFR_GUID_LABEL {
  EFI_IFR_OP_HEADER   Header;
  ///
  /// EFI_IFR_TIANO_GUID.
  ///
  EFI_GUID            Guid;
  ///
  /// EFI_IFR_EXTEND_OP_LABEL.
  ///
  UINT8               ExtendOpCode;
  ///
  /// Label Number.
  ///
  UINT16              Number;
} EFI_IFR_GUID_LABEL;

3.6.9 vfrStatementBanner

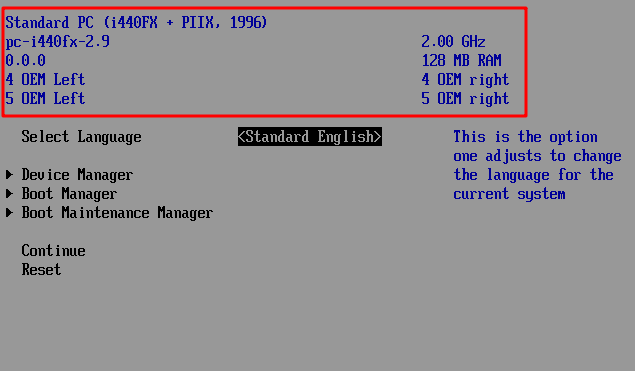

Banner的形式如下图红框部分所示:

它是一个可显示的字符串,比普通的字符串要显眼一点。

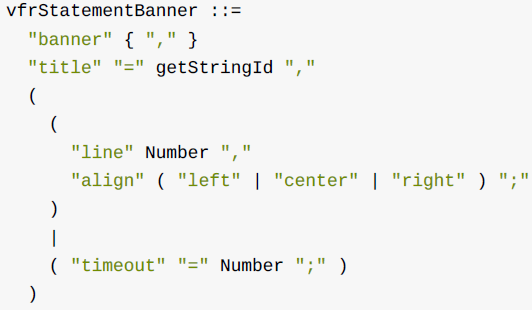

它的定义如下:

title是具体显示的内容;

line表示具体在哪一行显示;

align表示字符显示在行的哪个位置,又左中右三种情况;

timeout不能跟line和align合用,作用不明。

banner对应到代码中的结构体如下:

///
/// Banner opcode.
///
typedef struct _EFI_IFR_GUID_BANNER {
  EFI_IFR_OP_HEADER   Header;
  ///
  /// EFI_IFR_TIANO_GUID.
  ///
  EFI_GUID            Guid;
  ///
  /// EFI_IFR_EXTEND_OP_BANNER
  ///
  UINT8               ExtendOpCode;
  EFI_STRING_ID       Title;        ///< The string token for the banner title.
  UINT16              LineNumber;   ///< 1-based line number.
  UINT8               Alignment;    ///< left, center, or right-aligned.
} EFI_IFR_GUID_BANNER;

3.6.10 vfrStatementExtension

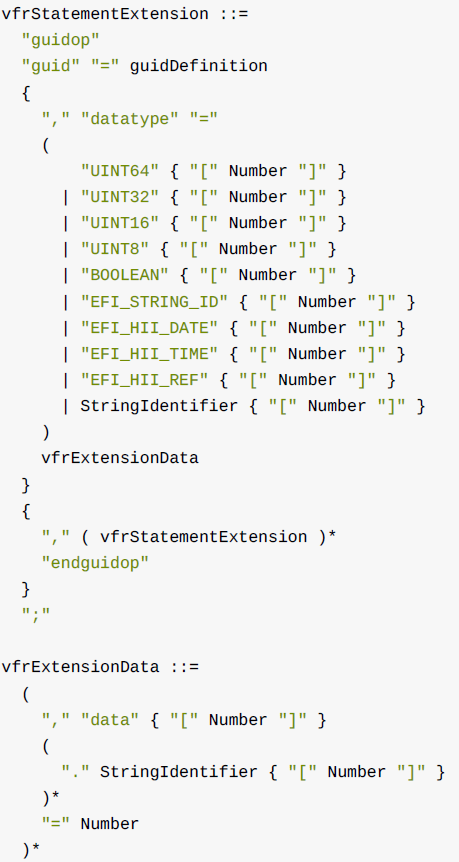

Extension的定义如下:

3.6.11 vfrStatementModal

Model的定义如下:

它只能用在form内部。

具体意义不明。

3.7 VFR表达式

VFR表达式跟C语言差别不大。

下面简单说明。

3.7.1 常量

常量:

3.7.2 操作符

  • OR:或操作,对应到EFI_IFR_OR;
  • AND:与操作,对应EFI_IFR_AND;
  • |:位或操作,对应EFI_IFR_BITWISE_OR;
  • &:位与操作,对应EFI_IFR_BITWISE_AND;
  • ~:位反,对应EFI_IFR_BITWISENOT;
  • ==:等于操作,对应EFI_IFR_EQUAL;
  • !=:不等于操作,对应EFI_IFR_NOT_EQUAL;
  • <,<=,>,>=:比较操作,对应EFI_IFR_LESS_THAN,EFI_IFR_LESS_EQUAL,EFI_IFR_IFR_GREATER_EQUAL和EFI_IFR_GREATER_THAN;
  • <<,>>:位移操作,对应EFI_IFR_SHIFT_LEFT和EFI_IFR_SHIFT_RIGHT;
  • +,-:加减操作,对应EFI_IFR_ADD和EFI_IFR_SUBTRACT;
  • *,/,%:乘余除操作,对应EFI_IFR_MULTIPLY,EFI_IFR_MODULO和EFI_IFR_DIVIDE;
  • ():括号;
  • (UINTX/BOOLEAN):强制转换操作;

3.7.3 内置函数

  • dup:复制操作,对应EFI_IFR_DUP;
  • ideqval x==y:判断x和y的值是否相等,对应EFI_IFR_EQ_ID_VAL;
  • ideqid x==y:判断x和y的ID是否相等,对应EFI_IFR_EQ_ID_ID;
  • ideqvallist x==y+:判断x和y+(表示多个值)是否相同,对应EFI_IFR_EQ_ID_LIST;
  • questionref(x):Question引用,对应EFI_IFR_QUESTION_REF1;
  • questionrefval(s):作用不明,对应EFI_IFR_QUESTION_REF2或EFI_IFR_QUESTION_REF2;
  • ruleref(x):Rule引用,对应EFI_IFR_RULE_REF;
  • stringref(x):字符串引用,对应EFI_IFR_STRING_REF1;
  • stringrefval(s):作用不明,对应EFI_IFR_STRING_REF2;
  • pushthis:作用不明,对应EFI_IFR_THIS;
  • security(x):作用不明,对应EFI_IFR_SECURITY;
  • get(x):获取变量,对应EFI_IFR_GET;
  • set(x,y):设置变量,对应EFI_IFR_SET;
  • boolval(s):转BOOLEAN,对应EFI_IFR_TO_BOOLEAN;
  • unintval(s):转UINT整型,对应EFI_IFR_TO_UINT;
  • tolower(s):字符串变小写,对应EFI_IFR_TO_LOWER;
  • toupper(s):字符串变大写,对应EFI_IFR_TO_UPPER;
  • catenate(x,y):字符串连接,对应EFI_IFR_CATENATE;
  • cond(x?y:z):就是If (Expr1) then x = Expr3 else Expr2,对应EFI_IFR_CONDITIONAL;
  • find(format,s1,s2,x):字符串寻找,对应EFI_IFR_FIND;
  • mid(a,b,c):作用不明,对应EFI_IFR_MID;
  • token(a,b,c):作用不明,对应EFI_IFR_TOKEN;
  • span(flag=x,a,b,c):作用不明,对应EFI_IFR_SPAN;
  • map(a:(b)*):作用不明,对应EFI_IFR_MAP;
  • match(a,b):字符串比较,对应EFI_IFR_MATCH;
  • match2(pattern,string,guid):字符串比较,对应EFI_IFR_MATCH2;
  • length(x):字符串长度计算;

以上就是VFR文件说明的全部内容。
