CSS单标签实现复杂的棋盘布局

前端开发
2022-11-20

这篇文章主要介绍了CSS单标签实现复杂的棋盘布局的相关资料,需要的朋友可以参考下

最近，有网友问我，他们的一个作业，尽量使用少的标签去实现这样一个象棋布局：

他用了 60 多个标签，而他的同学，只用了 6 个，问我有没有办法尽可能的做到利用更少的标签去完成这个布局效果。

其实，对于一个页面的布局而言，标签越少不一定是好事，我们在考虑 DOM 的消耗的同时，也需要关注代码的可读性，以及后续基于这个布局的制作的交互的难易性等等。

当然，仅仅从用更少的标签完成这个布局的角度而言，我们能够把标签数压缩到多少呢个？（不考虑 <body> 和 <html>）

答案是 1 个。

本文就尝试使用一个标签完成这个效果，当然，这仅仅是探索 CSS 的极限，不代表我推荐在实际业务中这样去写。

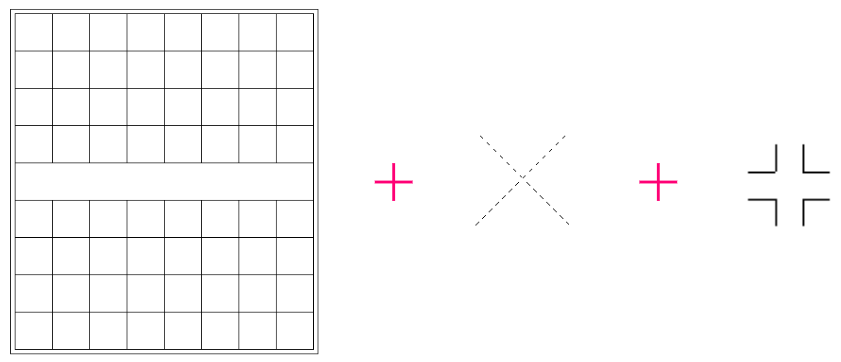

我们对整个布局进行一下拆分，大致可以分为三部分：网格 + 虚线交叉十字 + 特殊符号：

并且，像虚线交叉十字和特殊的符号都不止一个，这里必然会有一些技巧存在。

使用渐变实现网格

OK，首先，我们实现最简单的网格布局：

不考虑最外层的一圈边框，我们可以首先利用多重线性渐变实现一个网格布局：

<div class="g-grid"></div>
.g-grid {
    width: 401px;
    height: 451px;
    background:
        repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),
        repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px);
    background-repeat: no-repeat;
    background-size: 100% 100%, 100% 100%;
    background-position: 0 0, 0 0;
}

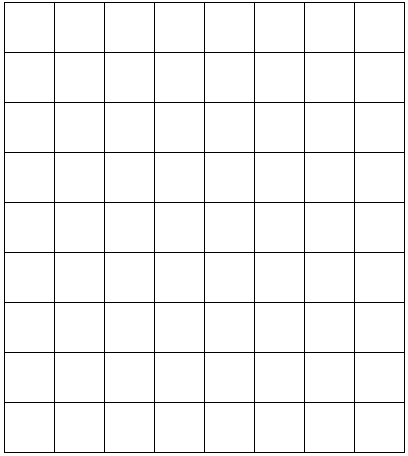

效果如下：

在最外层加一层边框有非常多办法，这里我们简单使用 outline 配合 outline-offset 即可：

.g-grid {
    width: 401px;
    height: 451px;
    background:
        repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),
        repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px);
    background-repeat: no-repeat;
    background-size: 100% 100%, 100% 100%;
    background-position: 0 0, 0 0;
    outline: 1px solid #000;
    outline-offset: 5px;
}

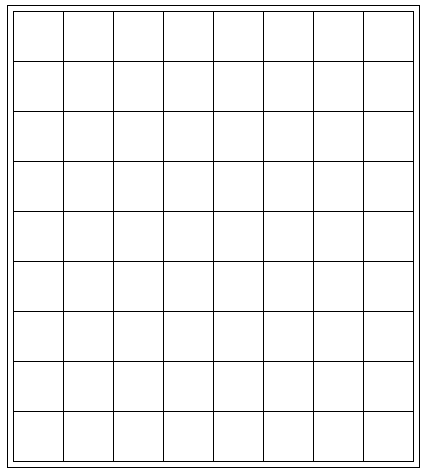

这样，一个架子就差不多了：

当然，棋盘中间的一行，是没有格子的。要将上述渐变代码处理一下，可以分成上下两块，利用 background-size 和 background-position 进行分隔。

当然，我们也可以在最上层直接再叠一层纯白色渐变：

.grid {
    // ...
    background:
        // 最上层叠加一层白色渐变
        linear-gradient(#fff, #fff),
        // 下面两个重复线性渐变实现网格
        repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),
        repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px);
    background-repeat: no-repeat;
    background-size: calc(100% - 2px) 49px, 100% 100%, 100% 100%;
    background-position: 1px 201px, 0 0, 0 0;
}

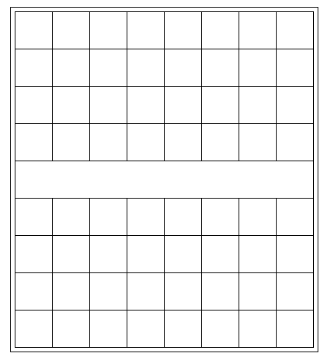

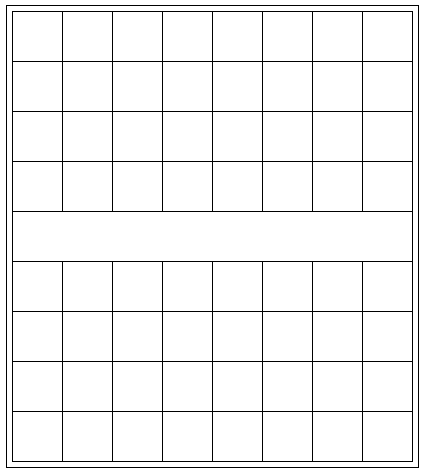

到这里，其实核心还都是渐变，目前共 3 层渐变，得到这样一个效果：

利用渐变实现交叉虚线十字

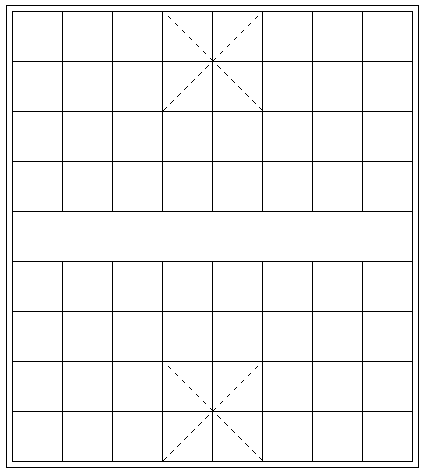

OK，我们继续，我们需要基于上述的基础，得到两个交叉虚线十字，像是这样：

这里其实真的有难度。想象一下，如果给你一个 DIV，去实现其中一个，可以怎么做呢？

通过 border 中特有的虚线 dashed？这样可能就需要两个元素设置单边的虚线边框，然后旋转相交得到。（可以利用元素的两个伪元素，实现在一个 DOM 中）。

当然，这样的话，我们的标签就不够用了。

所以，这里我们另辟蹊径，继续使用渐变！

首先，打个样，如果是一个 100px x 100px 的 DIV，可以怎么利用渐变去画交叉虚线十字呢？

<div></div>
div {
    position: relative;
    margin: auto;
    width: 100px;
    height: 100px;
    border: 1px solid #000;
    background: linear-gradient(
        45deg,
        transparent 0, transparent calc(50% - 0.5px),
        #000 calc(50% - 0.5px), #000 calc(50% + 0.5px),
        transparent calc(50% + 0.5px), transparent 0);
}

我们首先利用渐变，实现一条 1px 的斜线，注意这里的渐变是从透明到黑色到透明，实现了一条 45° 的斜线。

我们再反 45° 过来，利用多重线性渐变，实现透明到白色的渐变效果：

div {
    position: relative;
    margin: auto;
    width: 100px;
    height: 100px;
    border: 1px solid #000;
    background:
        // 渐变 1
        repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),
        // 渐变 2
        linear-gradient(45deg,
        transparent 0, transparent calc(50% - 0.5px),
        #000 calc(50% - 0.5px), #000 calc(50% + 0.5px),
        transparent calc(50% + 0.5px), transparent 0);
}

这样，我们就得到了一条虚线：

好吧，这一步有一些同学可能会有一点疑惑，怎么变过来的。

我把上面渐变 1的透明色改成黑色，就很好理解了：

想象一下，上图的黑色部分，如果是透明的，就能透出原本的那条斜线没有被白色遮挡住的地方。

这里，需要提一下，在渐变中，越是先书写的渐变，层级越高。

好，有了上面的铺垫，我们基于上面的代码，再继续利用渐变，把上下两个交叉虚线十字补齐即可：

.g-grid {
    width: 401px;
    height: 451px;
    outline: 1px solid #000;
    outline-offset: 5px;
    background:
        // 最上层的白色块，挡住中间的网格
        linear-gradient(#fff, #fff),
        // 实现网格布局
        repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),
        repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px),
        // 棋盘上方的虚线1
        repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),
        linear-gradient(45deg, transparent,
            transparent calc(50% - 0.5px),
            #000 calc(50% - 0.5px),
            #000 calc(50% + 0.5px),
            transparent calc(50% + 0.5px),
            transparent 0),
        // 棋盘上方的虚线2
        repeating-linear-gradient(45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),
        linear-gradient(-45deg, transparent,
            transparent calc(50% - 0.5px),
            #000 calc(50% - 0.5px),
            #000 calc(50% + 0.5px),
            transparent calc(50% + 0.5px),
            transparent 0),
        // 棋盘下方的虚线1
        repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),
        linear-gradient(45deg, transparent,
            transparent calc(50% - 0.5px),
            #000 calc(50% - 0.5px),
            #000 calc(50% + 0.5px),
            transparent calc(50% + 0.5px),
            transparent 0),
        // 棋盘下方的虚线2
        repeating-linear-gradient(45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),
        linear-gradient(-45deg, transparent,
            transparent calc(50% - 0.5px),
            #000 calc(50% - 0.5px),
            #000 calc(50% + 0.5px),
            transparent calc(50% + 0.5px),
            transparent 0);
    background-repeat: no-repeat;
    background-size:
        calc(100% - 2px) 49px, 100% 100%, 100% 100%,
        // 交叉虚线 1
        100px 100px, 100px 100px, 100px 100px, 100px 100px,
        // 交叉虚线 2
        100px 100px, 100px 100px, 100px 100px, 100px 100px;
    background-position:
        1px 201px, 0 0, 0 0,
        // 交叉虚线 1
        151px 0, 151px 0, 151px 0, 151px 0,
        // 交叉虚线 2
        151px 350px, 151px 350px, 151px 350px, 151px 350px;
}

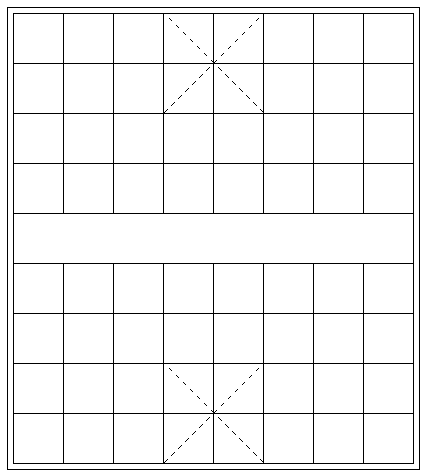

嚯，这渐变代码确实复杂了点，但是其实每一块的作用都是很清晰的，这样，我们的棋盘就变成了这样：

借助伪元素及 box-shadow 实现剩余符合

到这里，我们仅仅使用了元素本身，要知道，我们还有元素的两个伪元素没使用。要实现的只剩下多个的这个符合：

因为一共要实现 12 个这样的符号，有的符合还是不完整的，所有这些要在剩余的元素的两个伪元素中完成。可选的方法思来想去，也只有 box-shadow 了。

利用 box-shadow 能够非常好的复制自身。这个技巧其实也反复讲过非常多次了。

我们首先利用元素的一个伪元素，在这个位置，实现一个短横线：

代码大致如下：

.g-grid {
    // ...
    &::before {
        content: "";
        position: absolute;
        top: 95px;
        left: 35px;
        width: 10px;
        height: 1px;
        background: #000;
    }
}

我们利用 box-shadow 复制自身，可以完成一半横线效果。当然这里由于是个镜面布局，可以利用镜像 -webkit-box-reflect: below 减少一半的代码：

.g-grid {
    // ...
    &::before {
        content: "";
        position: absolute;
        top: 95px;
        left: 35px;
        width: 10px;
        height: 1px;
        background: #000;
        box-shadow:
            20px 0, 0 10px, 20px 10px,
            300px 0, 320px 0, 300px 10px, 320px 10px,
            -30px 50px, -30px 60px,
            50px 50px, 50px 60px, 70px 50px, 70px 60px,
            150px 50px, 150px 60px, 170px 50px, 170px 60px,
            250px 50px, 250px 60px, 270px 50px, 270px 60px,
            350px 50px, 350px 60px;
        -webkit-box-reflect: below 259px;
    }
}

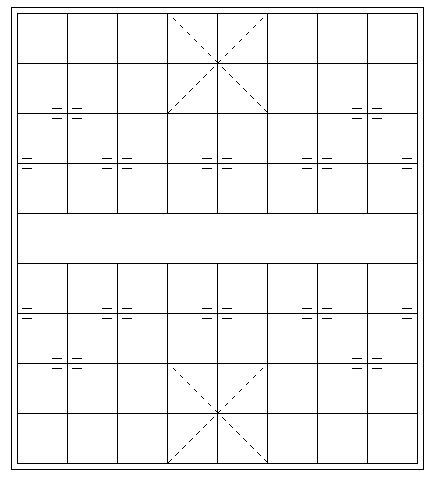

效果如下：

最后，利用另外一个伪元素，完成另外一半的竖向横线即可：

.g-grid {
    // ...
    &::before {
        // ...
    }
    &::after {
        // ...
        box-shadow:
            10px 0, 0 20px, 10px 20px,
            300px 0px, 300px 20px, 310px 0, 310px 20px,
            -40px 50px, -40px 70px,
            50px 50px, 50px 70px, 60px 50px, 60px 70px,
            150px 50px, 150px 70px, 160px 50px, 160px 70px,
            250px 50px, 250px 70px, 260px 50px, 260px 70px,
            350px 50px, 350px 70px;
        -webkit-box-reflect: below 260px;
    }
}

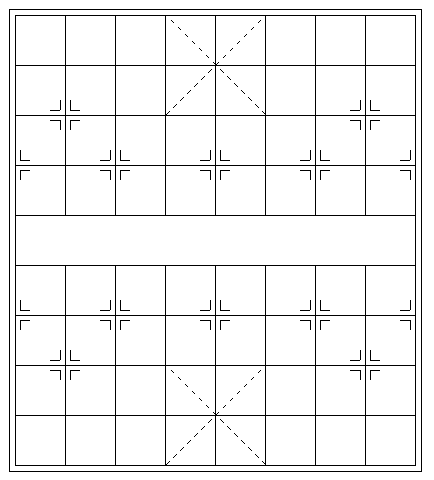

这样，我们就在一个标签内，得到这样一个效果：

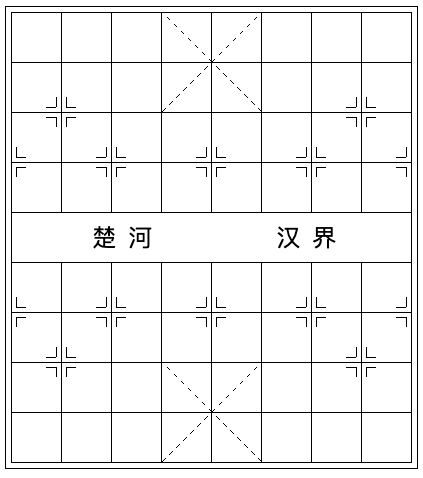

当然，还剩下楚河、汉界 4 个字，这个也简单直接加在 div 中即可，配合一些简单的 CSS 调整，整个效果就在一个标签内完成啦：

完整的代码你可以戳这里：CodePen Demo -- CSS Chess board

好，实际中我确实不太推荐这么去写，纯粹是为了实现而实现，少了很多代码可读性的考量。因此，本文更多的是给大家带来一些思路，当遇到类似的问题的使用能够有更多的灵感。

最后

到此这篇关于CSS单标签实现复杂的棋盘布局的文章就介绍到这了,更多相关单标签 实现 棋盘布局内容请搜索编程学习网以前的文章希望大家以后多多支持编程学习网！
