Qt 仪表盘的实现示例

仪表盘在很多汽车和物联网相关的系统中很常用，本文就来介绍一下Qt仪表盘的实现示例，文中通过示例代码介绍的非常详细，具有一定的参考价值，感兴趣的小伙伴们可以参考一下

一、前言

仪表盘在很多汽车和物联网相关的系统中很常用，最直观的其实就是汽车仪表盘，这个以前主要是机械的仪表，现在逐步改成了智能的带屏带操作系统的仪表，这样美观性和拓展性功能性大大增强了，上了操作系统的话，除了基本的仪表指示以外，还可以听歌导航接电话等，这应该也是目前汽车领域发展的一个大趋势，Qt在这方面还单独搞了个3D studio设计的，可以让美工直接设计好效果图，设置一些动画效果之类的，可以说这些年Qt公司也在不断谋求新的发展，探索新的机遇，找到新的增长点和突破口。

用Qt开发仪表盘控件非常方便，无论是用widget的painter还是qml，尤其是qml，内置的那些动画效果非常适合做这类的应用，这次不讨论如何用qt开发仪表盘，而是直接用echart内置的仪表盘控件，做的也挺好的，不知道echart这么小的一个文件，还能有如此多的效果，连仪表盘都有，这个非常震惊，仪表盘的使用在官网非常详细，与Qt的结合难点可能就在如何交互，Qt中无论是webkit也还还是webengine，都提供了runJavaScript或者evaluateJavaScript函数类来执行js函数，只需要在html文件写好对应的js文件函数就可以直接触发执行，比如设置仪表盘的角度我这里写的是setGaugeValue(value)，则只需要runJavaScript或者evaluateJavaScript参数传入 setGaugeValue(88)这个即可，只需要根据界面上的滚动条或者滑块的值动态改变setGaugeValue的参数即可。

二、功能特点

• 同时支持闪烁点图、迁徙图、区域地图、仪表盘等。
• 可以设置标题、提示信息、背景颜色、文字颜色、线条颜色、区域颜色等各种颜色。
• 可设置城市的名称、值、经纬度 集合。
• 可设置地图的放大倍数、是否允许鼠标滚轮缩放。
• 内置世界地图、全国地图、省份地图、地区地图，可以精确到县，所有地图全部离线使用。
• 内置了各省市json数据文件转js文件功能，如有数据更新自行转换即可，支持单个文件转换和一键转换所有文件。
• 内置了从json文件或者js文件获取该区域的所有名称和经纬度信息集合的功能，可以通过该方法获取到信息用来显示。
• 依赖浏览器组件显示地图，提供的demo支持webkit、webengine、ie 三种方式加载网页。
• 拓展性极强，可以依葫芦画瓢自行增加各种精美的echarts组件，做出牛逼的效果。
• 内置的仪表盘组件提供交互功能，demo演示中包含了对应的代码。
• 函数接口友好和统一，使用简单方便，就一个类。
• 支持任意Qt版本、任意系统、任意编译器。


三、体验地址

体验地址：https://pan.baidu.com/s/1Ie1xGLv7tSL-9vfsv28w1Q 提取码: wf4f 文件名：bin_map.zip
国内站点：https://gitee.com/feiyangqingyun
国际站点：https://github.com/feiyangqingyun

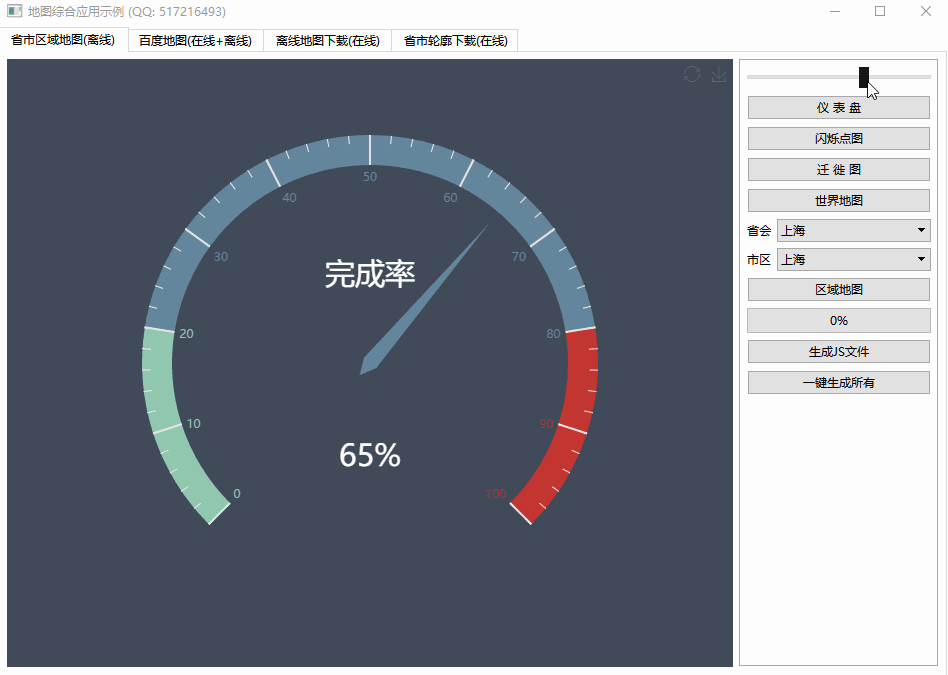

四、效果图

五、相关代码

QString Echarts::newChartGauge(const QString &title, int value)
{
    QStringList body;

    body << QString("    var option = {");
    body << QString("    backgroundColor: '%1',").arg(bgColor.name());
    body << QString("    tooltip: {");
    body << QString("      formatter: '{a} <br/>{b} : {c}%'");
    body << QString("    },");
    body << QString("    toolbox: {");
    body << QString("      feature: {");
    body << QString("        restore: {},");
    body << QString("        saveAsImage: {}");
    body << QString("      }");
    body << QString("    },");
    body << QString("    series: [");
    body << QString("      {");
    body << QString("        type: 'gauge',");
    body << QString("        detail: {");
    body << QString("          formatter: '{value}%',");
    body << QString("          textStyle: {color: '%1', fontSize: 30},").arg(textColor.name());
    body << QString("        },");
    body << QString("        title: {");
    body << QString("          textStyle: {color: '%1', fontSize: 30}").arg(textColor.name());
    body << QString("        },");
    body << QString("        data: [{name: '%1', value: value}]").arg(title);
    body << QString("      }");
    body << QString("    ]");
    body << QString("  };");

    QString funName = QString("setGaugeValue(value)");
    QString funInit = QString("setGaugeValue(%1)").arg(value);
    return newChart(body.join("\r\n  "), funName, funInit);
}
